Ficha de solución

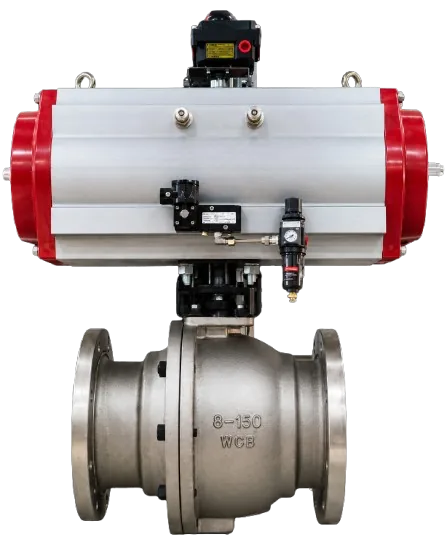

Válvula Esférica Flotante Bridada/Roscada/Soldable
Conjuntos automatizados Bray / Flow-Tek desarrollados para funciones de aislamiento ON/OFF y Shutdown Valve (SDV) en aplicaciones de Oil & Gas, procesos industriales y servicios auxiliares. La solución integra válvulas esféricas flotantes Flow-Tek con actuadores neumáticos Bray, dimensionados de acuerdo con el torque de la válvula, presión de suministro, condiciones de proceso y filosofía de falla requerida. Cada conjunto es seleccionado, dimensionado, ensamblado, configurado y probado de acuerdo con las condiciones particulares de la aplicación.
Flow-Tek F15 / F30 – Bridada
Válvula esférica flotante de paso total y cuerpo de 2 piezas, diseñada bajo API 608 y ASME B16.34, disponible en ASME Class 150 y 300. Su diseño Fire Safe, cierre hermético bidireccional y certificaciones para emisiones fugitivas permiten configurarla como una solución robusta para servicios de aislamiento y aplicaciones SDV, cuando la especificación del proyecto admite tecnología de bola flotante.
- Diseño API 608 / ASME B16.34.
- Paso total.
- ASME Class 150 y 300.
- Cierre cero fugas bidireccional.
- Fire Safe API 607.
- Emisiones fugitivas API 641 / ISO 15848-1.
- Vástago anti-expulsión y dispositivos antiestáticos.
- Montaje de actuador ISO 5211.
- Opciones para aplicaciones SIL y áreas clasificadas.
Flow-Tek Triad – 3 piezas
Válvula esférica flotante de 3 piezas, especialmente versátil para automatización de procesos y servicios ON/OFF. Disponible con conexiones roscadas, Socket Weld, Butt Weld o bridadas, permite resolver desde automatizaciones compactas en piping de proceso hasta conjuntos de aislamiento de mayor criticidad.
- Diseño de 3 piezas.
- Paso total o estándar.
- Hasta 2200 psi WOG en configuraciones roscadas y soldables.
- Opciones bridadas ASME Class 150, 300 y 600.
- Fire Safe API 607.
- Diseño conforme ASME B16.34.
- NACE MR0175.
- Vástago blowout-proof.
- Dispositivos antiestáticos.
- Sellos de vástago live-loaded.
- Montaje ISO 5211 para automatización.
Automatización Bray
Los conjuntos pueden configurarse con actuadores neumáticos Rack & Pinion Bray, tanto en doble efecto como retorno por resorte, definiendo la posición de falla de acuerdo con los requerimientos del proceso.
- Solenoides.
- Cajas de finales de carrera.
- Filtros reguladores.
- Posicionadores.
- Reguladores de caudal.
- Accesorios neumáticos y eléctricos.
- Configuraciones Fail Close, Fail Open o Double Acting.
