Ficha de solución

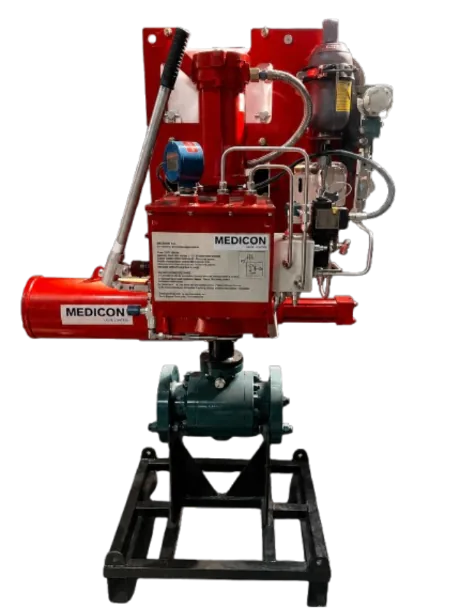

Unidad Hidráulica Autocontenida
La Unidad Hidráulica Autocontenida provee un control confiable de cierre de emergencia (ESD) para válvulas de pozo y de línea, en sitios remotos donde no hay fuente de energía eléctrica disponible o la supervisión local es mínima. Una bomba manual hidráulica carga el sistema y mantiene el actuador en posición de trabajo, hasta que los pilotos de presión (alta o baja) o la válvula solenoide (opcional) ejecutan la acción de disparo (ESD). Compatible con actuadores hidráulicos de simple efecto, tanto rotativos como lineales.
Características principales
- Diseño compacto que ofrece alta relación torque - peso
- El diseño modular ofrece una configuración simple en el sitio de trabajo
- Alineación del módulo garantizada por anillos de centrado mecanizados con precisión
- Salida del torque de 1.629 a 885.100 in-lb (187 a 100.000 Nm)
- Torque final del resorte de 2.744 a 445.261 in-lb (310 a 50.306 Nm)
- Recubrimiento de epoxi/poliuretano estándar de primer nivel
Condiciones operativas
- Rango de presión: 500 - 3000 psi (35 - 207 bar)
- Producto: líquido hidráulico
- Estándar: -20 °F a 212 °F (-29 °C a 100 °C)
- Temperatura baja: hasta -50 °F (-46 °C)
- PED: -20 °F a 176 °F (-29 °C a 80 °C)
- Base de torque: dimensiones de montaje según ISO 5211: 2001(E)
- Accesorios: accesorios con eje montados conforme a NAMUR-VDE
- Prueba de rendimiento: EN 15714-4:2009
- Protección de entrada: IP67M e IP68 por IEC 60529
- Seguridad: adecuado para ATEX, SIL 3, PED a pedido
